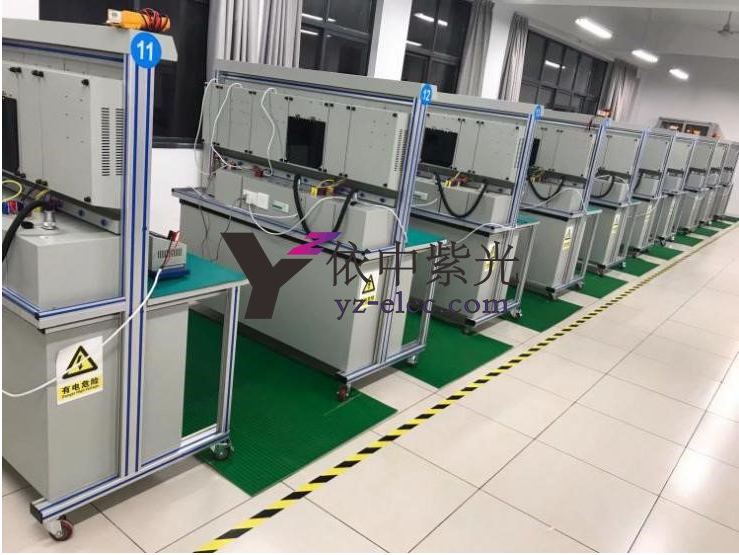

电力电子及运动控制实验设备

一、概述
“YZDD-1A 电力电子及运动控制实验设备”将目前最先进的、成熟的数字电气及传动技术应用在实践教学中，使学生能在学校掌握最先进的电气传动技术；融合了传统和现代的电力电子技术、特别是基于XPC数字电力电子技术等实验要求(供货时升级为matlab下Simulink仿真平台)，满足数字电力电子技术和电力拖动课程教学要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师和研究生开发或进行科学研究工作提供良好的条件。
二、系统特点
1.综合性强  本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2.适应性强  能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学进程作有机地结合。装置采用挂箱式结构，更换便捷，如需要扩展或开发新实验，只需添加部件即可，永不淘汰。
3.整体性强  从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4.直观性强  各实验挂箱采用分隔结构形式，组件面板示意图线分明，各挂箱任务明确，操作、维护方便。
5.科学性强  装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；
6.开放性强  控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、工作电源：3N/380V/50Hz/3A
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、整机容量：≤1.5kVA
4、重    量：480Kg
5、安全保护功能：产品具有电流型漏电保护、三相隔离变压器的浮地保护、电压型漏电保护和全塑封闭式实验导线等4种保护功能，确保学生实验时的生命安全。
6、外形尺寸：1.60m×0.75m×1.62m左右
四、可完成实验内容
1、全数字控制电力电子实验
DC-DC变换器（带闭环控制）
直流斩波实验（Buck变换器）、（Boost变换器）、（Buck-Boost变换器）、（Cuk变换器）、（Sepic变换器）、（Zeta变换器）、单端反激式电路实验（Flyback电路）、单端正激式电路实验（Forward电路）、半桥开关电路变换器实验(HB-PWM电路) 、全桥开关电路变换器实验(FB-PWM电路)
DC/AC变换器
单相正弦波（SPWM）逆变电路实验（带闭环控制）、三相正弦波（SPWM）逆变电路实验（带闭环控制）、三相电压空间矢量控制（SVPWM）逆变电路实验（带闭环控制）、三相逆变器并网实验（带闭环控制）、二极管钳位型三电平逆变器实验
AC/DC变换器（带闭环控制）
单相电压型PWM整流电路实验、三相电压型PWM整流电路实验
2、数字控制直流调速系统实验
单闭环晶闸管不可逆直流调速系统、双闭环晶闸管不可逆直流调速系统、双闭环三相异步电动机调压调速系统、双闭环可逆直流脉宽H桥（PWM）调速系统
3、电力电子技术（MOSFET、IGBT、GTR）实验
4、数字电力电子研究性交流调速系统实验（整个实验室配置一套）
1）开环正弦波调制（SPWM）的高性能变频调速实验、2）开环空间矢量控制（SVPWM）的高性能变频调速实验、3）马鞍波控制的高性能变频调速实验、4）磁场定向控制（FOC）的高性能变频调速实验、5）直接转矩控制（DTC）的高性能变频调速实验
