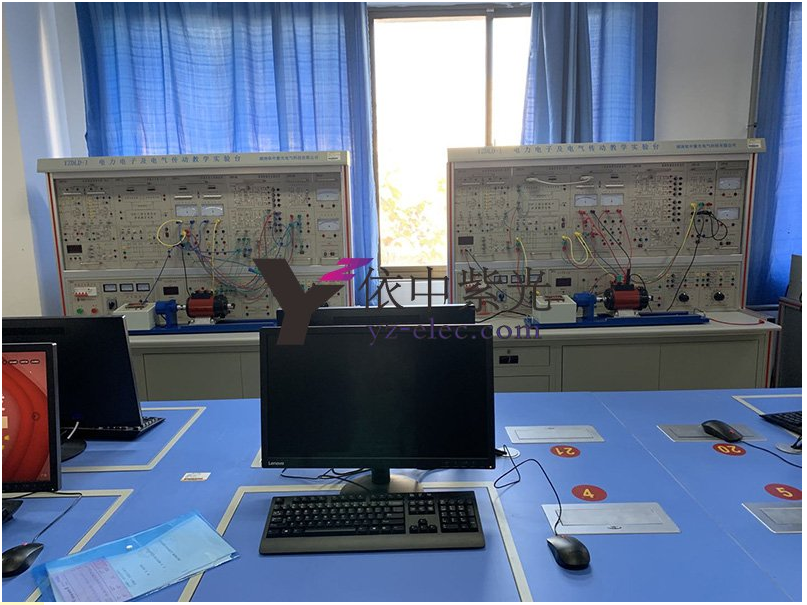

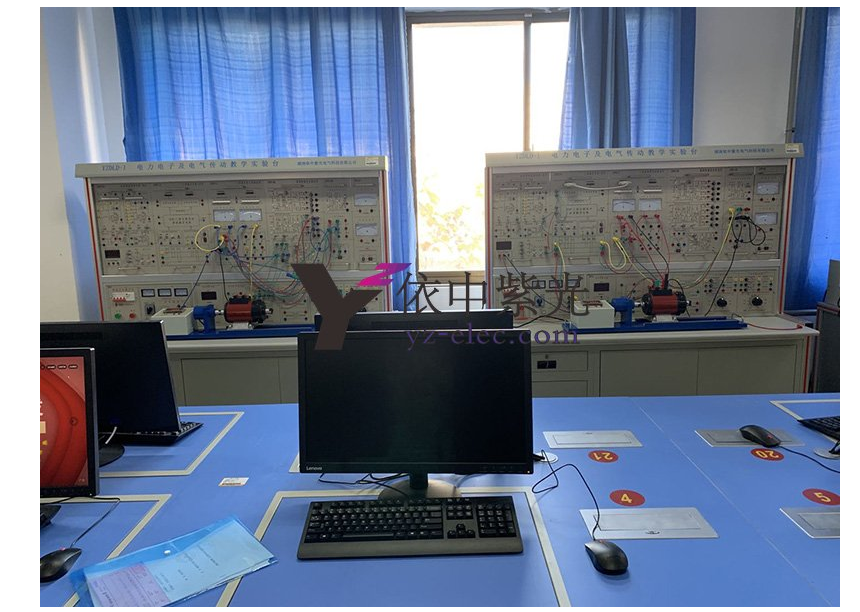

YZDDT-IA电力电子及电机拖动实验装置

一、产品概述

　　 “YZDDT-IA电力电子及电机拖动实验装置 ” 是由本公司设计的新颖综合实验装置，综合了目前我国高等院校 “电机原理与电力拖动（电机与电气控制）”、 “电力电子技术（功率电子技术）”、 “电气传动控制系统（运动控制系统）”、 “电机学”、“电力拖动及控制”、“电气控制技术”、 “ 电机控制 ” 、“ 控制电机与特种电机 ” 、 “ 继电接触控制 ” 、及 “ 工厂电气控制 ” 等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。同时还适用于初、中、高级电工及电工技师的培训。

二、特 点

1. 可进行各种典型电机工作性能和机械特性的测定，以及常用电气控制线路的实训教学。

2. 各种小电机均经特殊设计，可模拟中小型电机的特性和参数，除能培养学生的动手能力外，还具有部分设计性的内容，可以较好地提高学生的实践创新能力。

3. 装置采用三相隔离变压器隔离供电（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的人身安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表及功能组件均具有保护功能，确保长期使用。

4. 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 外形尺寸: 约180cm×80cm×160cm

5. 安全性能：设有电压型和电流型漏电保护，符合国家相关安全标准

6. 电机拖动实验：计算机自动判断接线是否正确，在接线不正确的情况下闭锁工作电源，大大减轻老师现场查线的劳动强度，提高工作效率，提高单位时间内培训的人次；

7. 该实验台在完成传统的实验项目的同时，突出对现代电力电子器件和现代控制理论的研究。整个现代电力电子及电气传动实验分成三大部分：器件的研究、线路的研究、系统的研究。线路主要有Buck-Boost电路、开关电源、单相交流调压电路等。

四、实验项目

电力电子实验部分

1. 电力电子技术（传统的整流）

（1）单结晶体管同步移相触发电路实验

（2）正弦波同步移相触发电路实验

（3）锯齿波同步移相触发电路实验

（4）TCA785触发电路实验

（5）单相半波整流电路实验

（6）单相桥式半控整流电路实验

（7）单相桥式全控整流及有源逆变电路实验

（8）晶闸管三相半波有源逆变电路的研究

（9）三相半波可控整流电路实验

（10）三相桥式半控整流电路实验

（11）三相桥式全控整流及有源逆变电路实验

（12）单相交流调压电路实验

（13）三相交流调压电路实验

2. 电力电子器件实验（全控型器件特性部分）

（1）功率场效应晶体管(MOSFET)的主要参数测量

（2）功率场效应晶体管(MOSFET)的驱动电路研究

（3）绝缘栅双极型晶体管(IGBT)特性及其驱动电路的研究

（4）电力晶体管（GTR）驱动电路的研究

（5）电力晶体管（GTR）的特性研究。

3. 电力电子技术（全控型器件典型线路部分）

（1）直流斩波电路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六种电路）的性能研究

（2）单相交直交变频电路的性能研究

（3）全桥DC/DC变换电路实验

4. 模拟直流调速实验

（1）晶闸管直流调速系统参数和环节特性的测定

（2）晶闸管直流调速主要单元调试

（3）不可逆单闭环直流调速系统静特性的研究

（4）双闭环晶闸管不可逆直流调速系统

（5）逻辑无环流可逆直流调速系统

（6）双闭环控制的直流脉宽调速系统(PWM)

5. 交流调速实验

（1）双闭环三相异步电机调压调速系统

（2）双闭环三相异步电机串级调速系统

电机与拖动实验部分

★该部分实验具备自动查线功能，自动判断接线是否正确。投标文件中提供生产厂商出具的满足自动查线功能的承诺书，并详细描述自动查线功能的实现方式。

1. 电力拖动继电接触控制实验

（1）三相异步电动机的直接启动控制

（2）三相异步电动机接触器点动控制线路

（3）单向启动停止控制线路/异步电动机自锁控制线路

（4）异步电动机单向点动、启动控制控制电路

（5）按钮联锁的三相异步电动机正反转控制线路

（6）接触器联锁的三相异步电动机正反转控制线路

（7）双重联锁的三相异步电动机正反转控制线路

（8）异步电动机星形、三角形控制线路

（9）自动顺序控制线路

（10）三相异步电动机串电阻降压启动手动控制

（11）三相异步电动机串电阻降压启动自动控制

（12）自动往返控制线路

（13）C620 型车床电气控制线路

2. 电机及变压器实验

（1）认 识 实 验

（2）直流发电机

（3）直流并励电动机

（4）单相变压器

（5）三相变压器

（6）三相变压器的联接组和不对称短路

（7）三相鼠笼异步电动机的工作特性

（8）三相异步电动机的起动与调速

（9）三相同步发电机的运行特性

（10）三相同步电动机

（11）直流他励电动机机械特性

（12）三相异步电动机在各种运行状态下的机械特性

（13）异步电机的M-S曲线测绘
