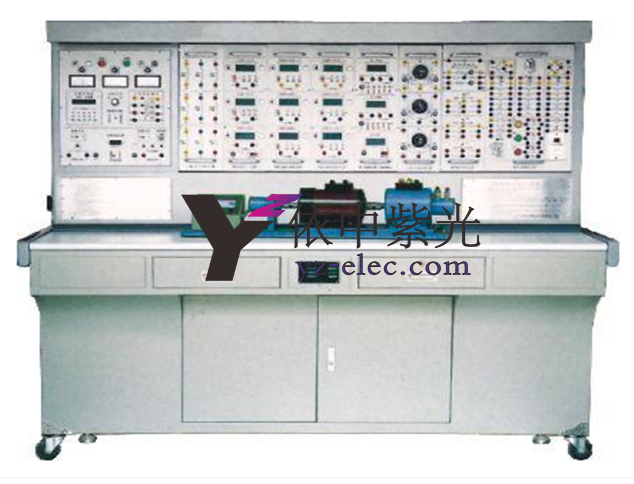

YZ-DJII型电机及电气技术实验装置

实验台及电源部分技术参数
1、实验台以铝合金型材为主体结构，提供不小于40*40cm型材框，尺寸不小于1450*700*30cm作为桌面固定件，不少于40*80cm型材作为系统主骨架，中间放置功能模块，底部设置为电源管理区，配置标准吊柜，具有2层机构，可放置挂件等。
2. 输入电源：三相四线(或三相五线)380V±5%，50Hz；
3. 设有壳体接地保护，设有过流过压保护、漏电急停保护，声光报警，绝缘橡胶隔离，安全特性符合有关国家标准。
4、交流电源控制箱：提供三相固定380V交流电源，380V交流电源经空气开关控制后输出，面板上设有钥匙开关、启动、停止以及急停按钮；模块箱需后置2组220V供电面板及一组380V供电面板给外部仪器供电，实验装置电源云监测系统拓展：后期可拓展可接入网关的设备电源；可控制启动接入网关的所有设备电源；可按用户的设定时间工作；可以在线查询控制节点的工作状态；具有记录查询，可查看启动、关闭时间功能；设备使用数据可导出；具有可监测设备的报警状态等功能；配置智能保护系统：
5、隔离变压器控制箱：隔离变压器应具备保护、防雷、滤波作用，隔离变压器的输出端跟输入端应完全“断路”隔离的。
6、三相调压器控制箱：配备具有三相同轴联动自耦调压器（规格 1.5kVA、0～450V）的三相自耦调压器。
7、直流电源控制箱：
8、以上交流电源控制箱、隔离变压器控制箱、三相调压器控制箱、直流电源控制箱均设计成独立模块；
9、实验室总电源安全保护系统：
实验组件配置
10、导轨、测速系统
11、直流数字电压、毫安、安培表（2件）
12、智能化交流电流表（3只表）
13、智能化交流电压表（3只表）
14、仪表需采用工业级柜装48mm*96mm，具有标准的工业通信协议，采用黑色不少于10mm厚度显示面板并不少于6位数码显示，用插接短接连接，采用轻触开关。
15、单三相智能功率、功率因数表（3只表）。
配套实验挂件：
16、三相芯式变压器组件
17、三相可调电阻器组件
18、三相可调电阻器组件
19、可调电阻器、电容器组件
20、波形测试及开关板组件；
21、三相永磁同步电机驱动挂件：
22、高压直流无刷电机驱动挂件：
23、步进电机控制器挂件：
24、工业步进电机挂件：
25、交流伺服电机实验装置：
26、自整角机实验装置：
27、三相可调电抗器：
28、三相组式变压器：
29、三相并网整步表及指示灯:
注：系列产品实验功能及参数配置可根据用户需求定制。
