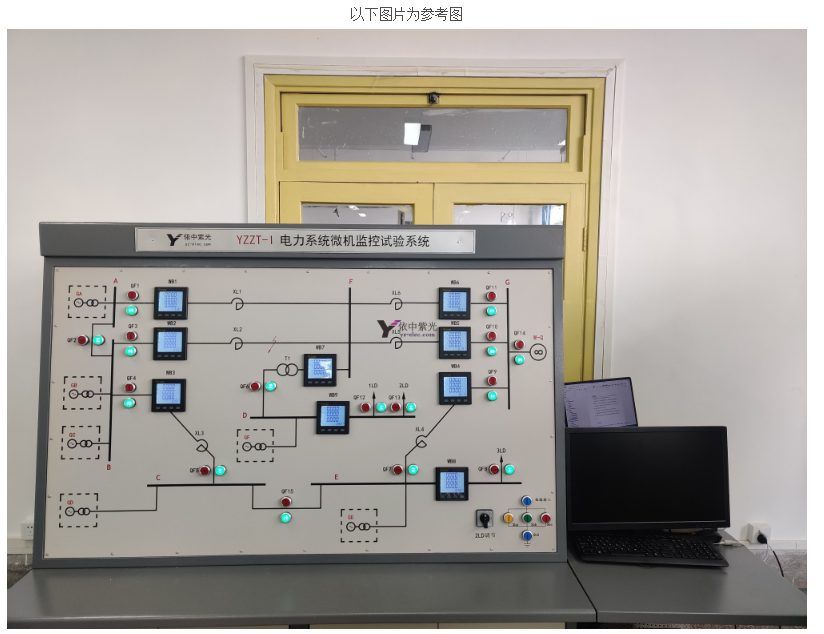

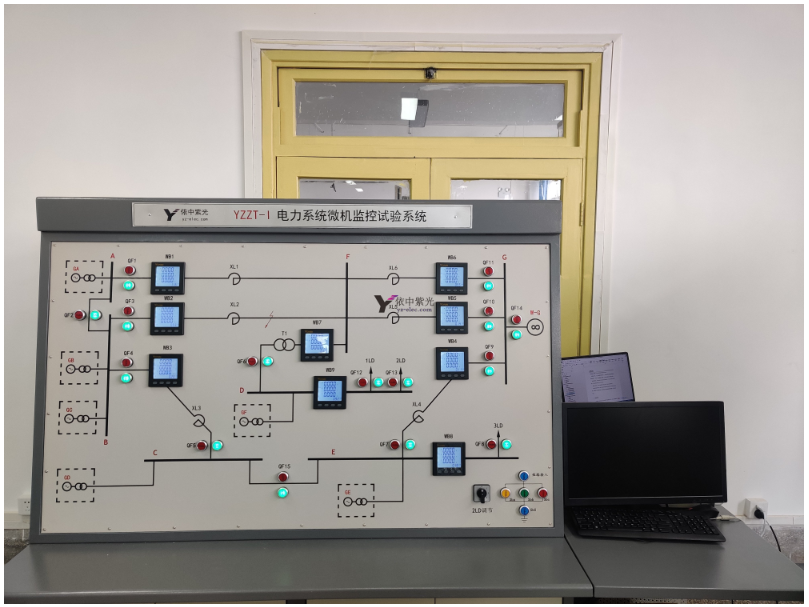

YZZT-I电力系统微机监控实验系统

    微机监控台可建立在电力系统综合自动化实验系统的基础之上，将多个实验系统联接成一个综合运营的电力系统，可满足电气工程专业的《电力系统分析》等相关课程的实验教学要求，并配置微机监控系统实现电力系统“四遥”功能。

微机监控台具备的功能：

    1、监控系统包含不小于6 条输电线路和不小于3 组负荷组成，构成一个环型电网，便于理论计算和实验分析；
    2、监控系统可以与不少于6 台电力系统综合自动化试验台接入能力，为潮流分析提供多种典型电力网模型；
    3、能够完成发电机的并网与解列，能够完成发电机的有功出力调节、无功出力调节，能够完成负荷投切等操作。

微机型的标准电力监测仪

    1、能够显示每条线路及负载的电流、电压、功率、有功电度、无功电度、夹角、功率因数、频率等物理量；
    2、电流与电压的测量精度：高于0.5%，其他测量精度：高于1.5%；
    3、实时显示电力系统的运行状况及各开关的动作情况。
    4、电力系统调度自动化功能： 实时显示“多机电力网”电能的生产、传输、分配和使用的全过程，实现电力系统的遥测、遥信、遥控、遥调。
    5、计算机监控系统：监控软件能以报表的形式反映及打印试验结果数据，能够显示整个电力系统主接线开关状态、潮流分布以及每台发电机的运行状况。

微机监控台硬件具体参数

  A.输电线路参数

    1、额定电压：400V，额定电流：5A；
    2、具备六条线路有四种不同类型的阻值（保证在任何工况下系统稳定运行），且每条线路包含不低于三种的调节触头，标称阻值范围：2 ~15Ω之间，线路阻抗角范围：85°~90°之间，精度：优于5%；

  B.可模拟系统参数

   1、系统能在400V 的低压物理平台模拟母线电压等级为110kV 、220kV 和500kV 的运行特性；

  C.调压器（可模拟无穷大电源）

    额定功率： 20kVA，额定输入电压：400V，额定输出电压：0-450V，额定输出电流：27A，短路容量：不低于6000MVA；

  D.联络变压器参数

    1、额定容量SN 不小于2.5kVA，短路阻抗UK 不大于13%；
    2、接线组别Y0／Y0；
    3、具备5 种电压变比:1：1、1：1±2.5%、1：1±5%（额定电压400V）。

  E.模拟负荷参数

   1、额定电压：400V，额定电流：1.5A；
   2、具备三条线路五种不同类型的阻值（纯电阻性负荷、感性负荷、纯电感性负荷、容性负荷），保证在任何工况下系统稳定运行，电阻在120~160 之间、感抗在90~130 之间，精度：优于5% 。
   3、动作切除时间可设定，动作延迟时间不大于100ms。

  F.工控计算机

   CPU：主频不小于1.99GHz，
   内存： 4G，
   硬盘： 500G，
   显示器尺寸： 21 寸。

   G.调压器

    额定功率：20kVA，
    额定输入电压：380V，
    额定输出电压：0-450V，
    额定输出电流：27A。

微机监控台可完成实验项目

  1、多机电力系统分析实验
     1) 电力系统潮流计算分析实验；
     2) 电力系统故障计算分析实验；
     3) 切机、切负荷稳定试验。
  2、电力系统调度自动化实验
    1) 电力系统实时监控实验；
    2) 电力系统全网有功功率平衡与频率调整实验；
    3) 电力系统全网无功功率平衡与电压调整实验；
    4) 电力系统调度运行实验；
    5) 电力系统低频振荡及其抑制实验；
    6) 电力系统专用调度数据传输网络实验。
  3、复杂电力系统运行方式实验需包含：
    1) 网络结构变化、投切负荷对系统潮流的影响；
    2) 短路对电力系统暂态稳定的影响。
  4、其它实验
    1) 发电机的负载特性实验；
    2) 同步发电机直轴参数的离线测定；
    3) 同步发电机参数的在线测定；
    4) 同步发电机静态安全运行极限的测定。
  5、交货时提供实验指导书(包含纸质和电子版本)、操作视频。
