高压船舶电力系统实训系统

船舶电力系统由发电、变配电、输电和用电四部分设备构成的统一整体称为电力系统.船舶电力系统也可分为船舶电站、船舶电网和用电设备。

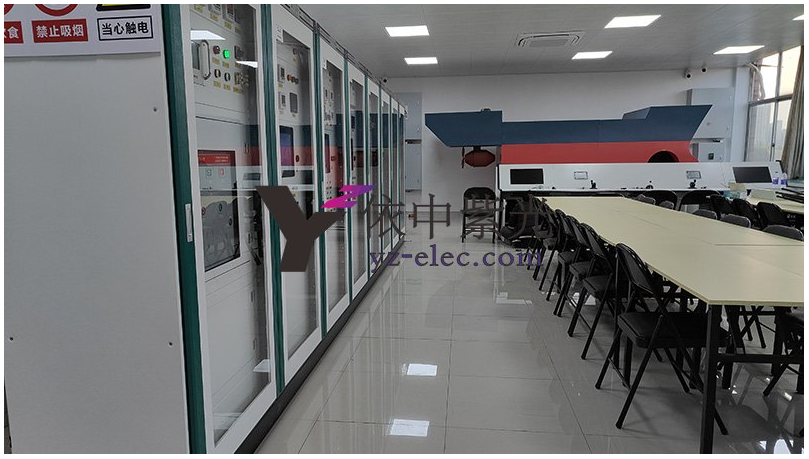

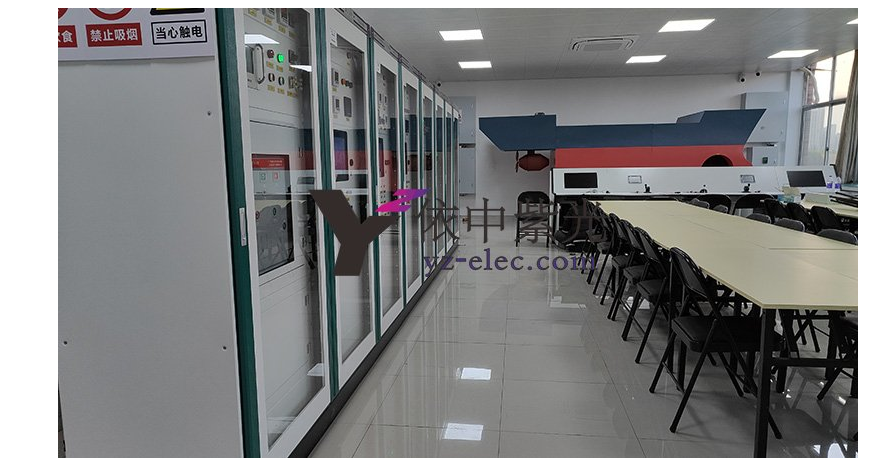

搭建以典型的“船舶电力系统”实物模拟模型，由2台发电机组、2台发电机组控制屏、2台发电机进线屏、高压负荷屏、低压负荷屏、船用变压器、岸电屏组成。可实现船舶电力系统模型的认识、发电机组控制、发电机组并车、岸电接入等实训容。
系统组成说明：两台发电机组模拟船舶发电机组，两台机组可单机运行，也可以并联运行，发电机主开关真空高压断路器（发电机高压进线屏），配置综合控制柜控制发电机功率分配、监测和保护。模拟高压侧配置模拟出线屏用于连接动力设备负荷，经模拟船载变压器后连接变电柜用于监控、照明供电。模拟低压侧配置市电进线屏，实现船舶与岸电的连接。
1#发电机和2#发电机作为一主一辅连接至高压配电母线（模拟6.6kV），两个发电机的并车由并车屏控制，高压负载接自高压配电母线，供POD1、POD2电源和侧推系统电源；经船载日用变压器6.6kV/380V（实际为500V/500V）供低压配电板分配至照明、系统、监控等电源。380V母线（低压配电母线）经岸电开关可接至岸电。
实训内容：
发电机组的启动与运转
基本操作
发电机组启动及建压
原动机阶跃实验
不同α角（控制角）励磁电压波形观测
发电机组的停机操作
单机带负荷实验
发电机的空载特性曲线测试
主发辅发并列运行
1#发电机组启动及建压
配电
2#发电机组启动及建压
并车操作
岸电接入
2#发电机组启动及建压
配电
岸电准备
岸电并列操作
负荷调节实验
伏赫限制实验
过励限制实验
