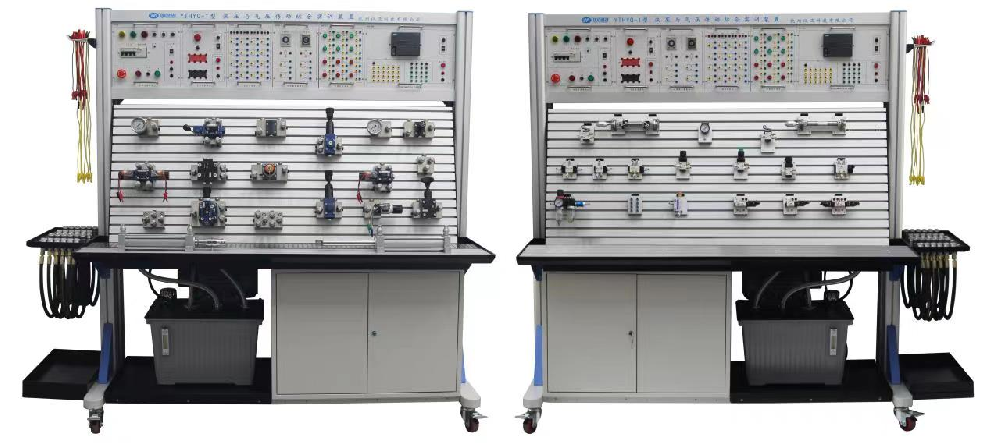

YTHYQ-1A型 液压与气压传动综合实训装置

一、总体要求

1.各个工业液压与气动控制元件成独立模块，均装有带弹性卡脚的钢质底板，实训时可在通用铝型材板上组装成各种控制回路，可以自由搭接控制回路。

2.设有电流型漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过流保护，防止误操作损坏设备；设有液压泵防反转功能，以防止电机反转，而损坏油泵；系统额定压力为6Mpa，当超越此值时，自动卸荷。

3.要求装置采用“二合一”结构，即一张实训桌上配备两套实训系统，一套为气压传动与PLC装置系统，另一套为工业液压传动与PLC装置系统。采用模块化设计，便于后续升级与扩展。

4.为避免漏油：要求油箱箱体为铸铝一体开模工艺，避免了传统焊接工艺油箱出现的漏油现象；液压阀底板采用45#钢加工而成，表面镀铬处理，阀板背部采用弹簧卡扣设计，直接固定于铝材槽内，控制油口由阀板正面的快速接头引出，快速接头为避免插拔漏油，采用符合ISO16028标准的平齐阀机构操作的液压快速接头。要求投标文件提供油箱和液压阀底板佐证资料。

5.实训台尺寸≧1920mm×1000mm×1800mm，采用三相五线(三火一零一地)～380V±10% 50Hz供电。具有安全保护功能。
