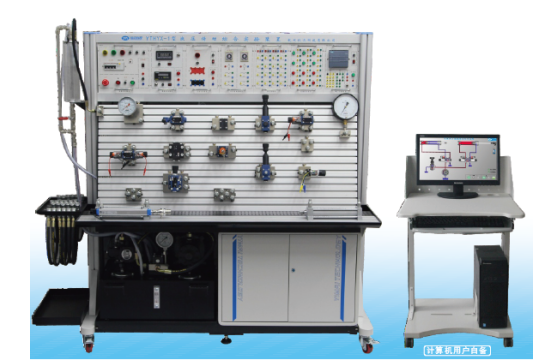

YTHYX-1型 液压传动综合实验装置

一、总体要求

1.各个工业液压控制元件成独立模块，均装有带弹性卡脚的钢质底板，实训时可在通用铝型材板上组装成各种控制回路，可以自由搭接控制回路。

2.设有电流型漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过流保护，防止误操作损坏设备；设有液压泵防反转功能，以防止电机反转，而损坏油泵；系统额定压力为6Mpa，当超越此值时，自动卸荷。

3.采用模块化设计，便于后续升级与扩展。可完成液压传动演示实验、液压传动回路实验、PLC控制液压回路实验、液压元件的性能测试实验等项目。

4.为避免漏油：要求液压阀底板采用45#钢加工而成，表面镀铬处理，阀板背部采用弹簧卡扣设计，直接固定于铝材槽内，控制油口由阀板正面的快速接头引出，快速接头为避免插拔漏油，采用符合ISO16028标准的平齐阀机构操作的液压快速接头。要求投标文件提供液压阀底板佐证资料。

5.实训台尺寸≧1920mm×750mm×1800mm，采用三相五线(三火一零一地)～380V±10% 50Hz供电。具有安全保护功能。
