按照配电自动化系统的构成从底层到上层，在了解配电自动化的一些基本概念的基础上，集合了配电终端FTU、TTU、DTU、RTU等，以及通信系统和配电自动化主站系统等。

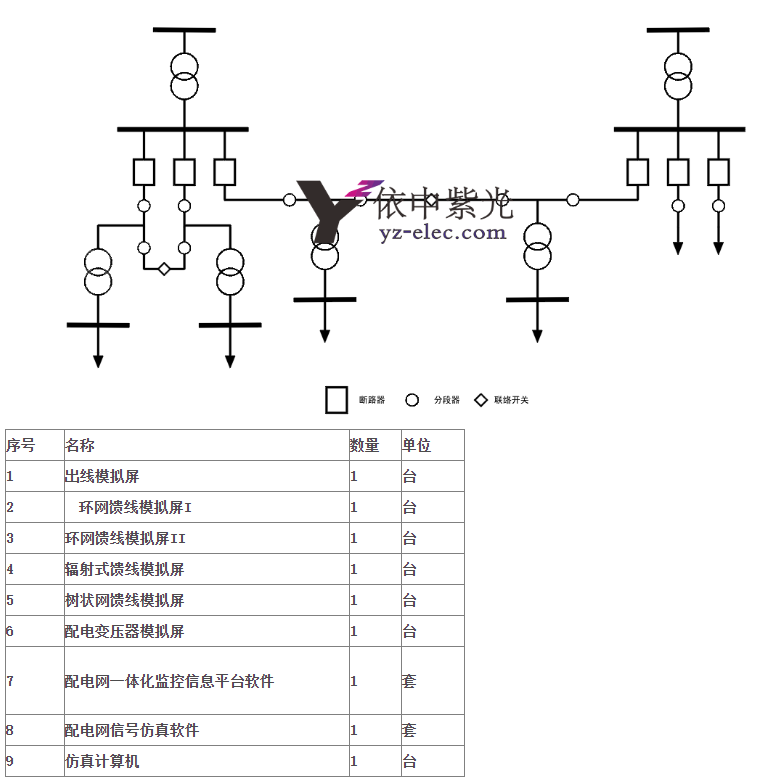

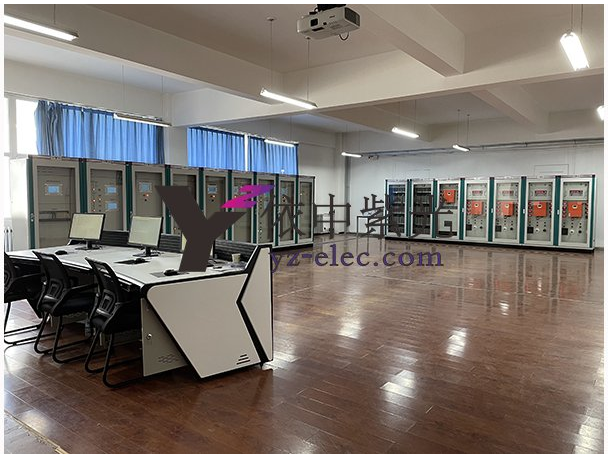

  实验室包含了10kV出线模拟屏、 环网馈线模拟屏I、环网馈线模拟屏II、辐射式馈线模拟屏、树状网馈线模拟屏、配电变压器模拟屏、配电网一体化监控信息平台软件、配电网信号仿真软件、仿真计算机等设备。
  设备入口均设有漏电保护器。
  整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

实验功能

馈线自动化功能的基本认知
配网馈线自动化模拟操作实训
多种馈线故障处理仿真实训
FTU/TTU装置检测
遥控功能检验
遥信功能检验
复合电压闭锁电流保护实验
低电压闭锁电流保护实验
重合闸实验
低电压保护实验
PT断线实验
配网监控功能操作
故障判断、隔离和区域恢复供电原理
