牵引变电所运行与维护实训平台

针对课程

      随着我国国民经济的迅速发展和交通量的增长，轨道交通作为重要的交通运输工具，在我国正阶梯增长式的发展。未来数年正值轨道交通发展的黄金时期。
      轨道交通供电系统是轨道交通的重要组成部分，其可靠、安全供电是轨道交通系统正常运行的保证，这就对供电检修工员的技术素质提出了更高的要求，需要供电检修工一方面能熟练进行日常操作，另一方面面对突发事故能够迅速作出反应，给出正确的事故处理方案。而面对宠大复杂而真实运行的供电系统，现场培训耗时长也缺整体概念。所以大部分的培训要在学校完成，这样在现场经过短时的熟悉后，学生能很快的胜任工作。同时对各种故障发生的愿意及故障发生后的处理措施进行学习，能够进入到故障保护的设计等内容。

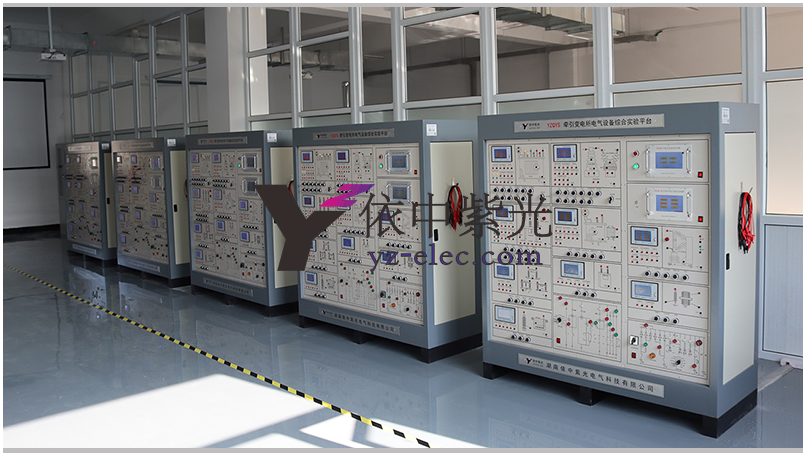

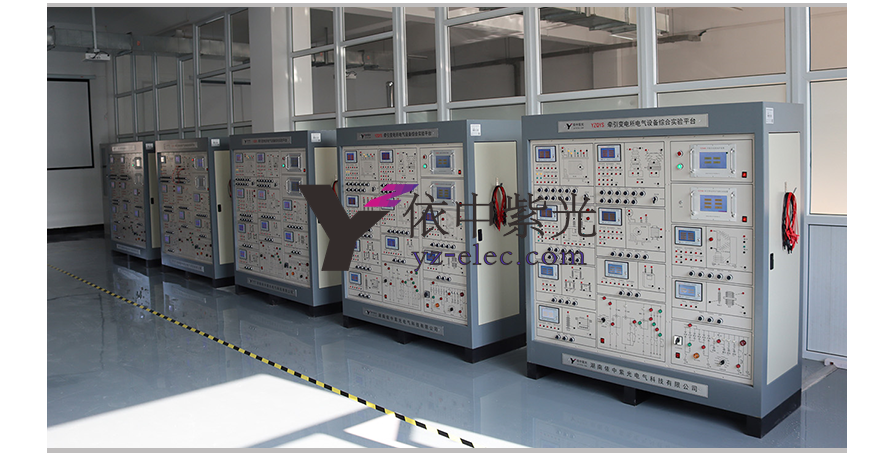

       牵引变电所运行与维护实训平台是一套集牵引变电所电气设备试验和电铁保护故障处理于一体的综合实验系统，系统能正确地反映牵引变电所各设备的试验现象，也可以用于本科教学的课程设计和毕业设计。
          1、能够掌握轨道交通牵引供电中各种电铁保护的原理、电铁保护设备整定设定的思路；
          2、清晰了解整个轨道交通牵引变电所各设备的原理；
          3、掌握整个轨道交通牵引变电所各设备的测试方法及故障现象；
          4、继电保护整定计算及验证；
          5、开放性微机保护编程设计。
          6、建成实验、实践、实训一体的综合型实践教学平台，完成《牵引变电所》、《嵌入式系统开发》等课程的教学实验任务，并提高学生的专业操作技能。
          7、为轨道交通电气与控制、电气工程及其自动化等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
          8、培训和考核从事牵引变电所第一线生产过程的维护、检修和调试的现场技术工程人员。
          9、为电气工程、轨道交通电气与控制等方向的科学研究提供试验平台。

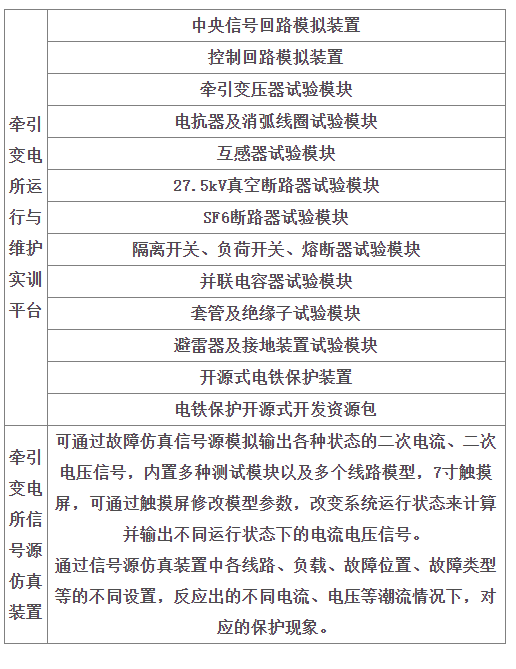

配置内容

实验项目

        开源式电铁保护综合实验
        电铁馈线保护功能
        电铁变压器差动保护功能
        电铁变压器保护功能
        并联电容器补偿保护功能
        故障模拟仿真实验
        开放式微机保护二次开发设计
        故障处理实验
        牵引变电所电气设备试验
        牵引变压器试验
        电抗器及消弧线圈试验
        互感器试验
        27.5kV真空断路器试验
        SF6断路器试验
        隔离开关、负荷开关、熔断器试验
        并联电容器试验
        套管及绝缘子试验
        避雷器试验
