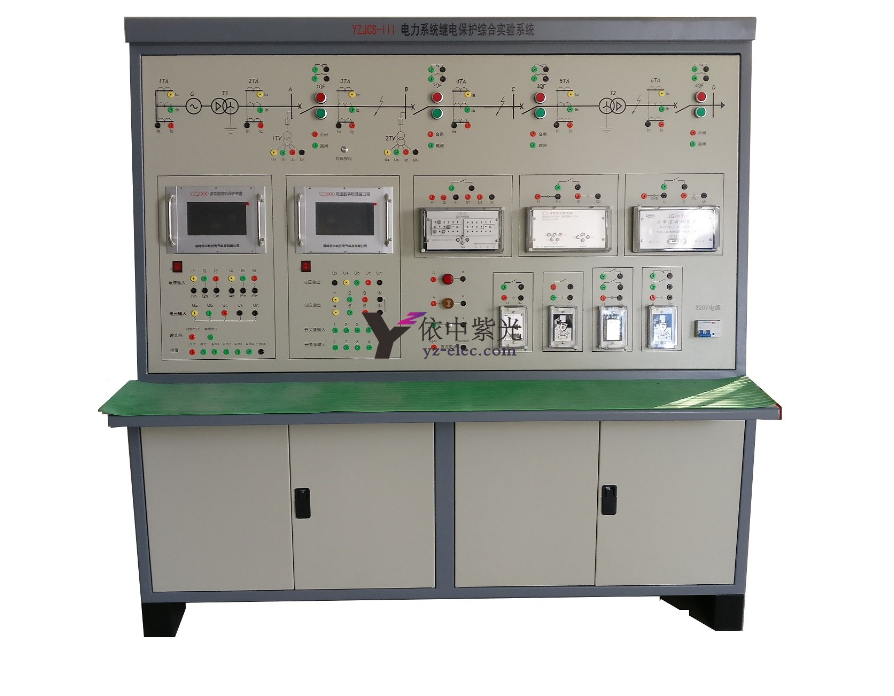

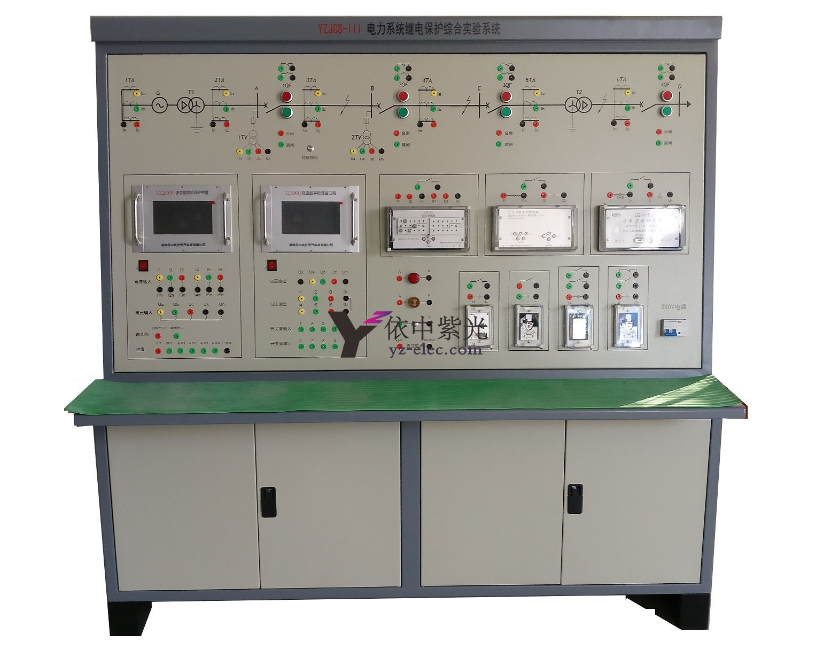

YZJCS-III电力系统继电保护综合实验系统

  a、该实验系统设有一次线路模拟图，形象直观，可进行断路器等设备的模拟操作，可进行模拟故障操作，通过模拟形式还原现场故障现象；一次线路模拟图上设有各电量参数的测量点，学员可利用工具检测和观察，能让学员更深层次的理解电力系统线路。
       b、采用电力工业现场的测试校验方式，继电保护测试仪嵌入实验系统，既能单独进行继电器特性测试、装置校验，又能模拟一次线路运行状态输出信号完成各种综合保护实验。
       c、配有多功能微机保护装置，可实现多个电压等级线路保护、变压器主保护、变压器后备保护、电动机保护、电容器保护、发电机保护等多种微机保护功能，同时还提供多种数字式继电器的功能。
       d、实验系统装置配置大尺寸多彩触摸屏，仿真模拟集成于装置内，更大程度的节省实验空间，同时又能扩展PC机仿真软件，方便操作。
       e、系统配备标准的接口，多套电力系统继电保护综合实验系统可配置成变电站模型或更加复杂的电力系统模型。
基本参数：
       1、工作环境：温度-10~+40℃，相对湿度＜85%，海拔＜4000m
       2、电源参数：工作电源  AC220V±10%  50HZ
       3、外形尺寸：1650×750×1650mm（不包含计算机）
       4、设备功率：＜1kVA
       5、一次系统图：包含发电机、升压变压器、多个母线、多个断路器、降压变、电压互感器、电流互感器等。

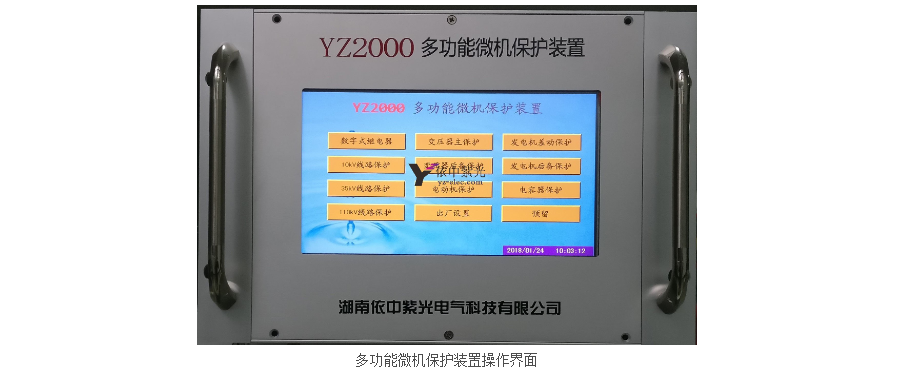

       6、多功能微机保护装置：内置多种保护程序以及自动装置程序，各程序均按照工业现场装置标准设计开发，用户可根据实验实训要求选择相应的程序界面使

        多功能微机保护装置具有数字式电流、数字式电压、数字式功率方向、数字式差动、数字式阻抗、数字式反时限电流等多种数字式继电器、10kV-35kV馈线成组微机保护测控装置、110kV线路成组微机保护测控装置、变压器主保护装置、变压器后备保护测控装置、电容器微机保护测控装置、电动机微机保护测控装置、发电机差动保护装置、发电机后备保护装置等多种微机保护测控功能，可通过菜单选择不同的功能模块灵活实现。

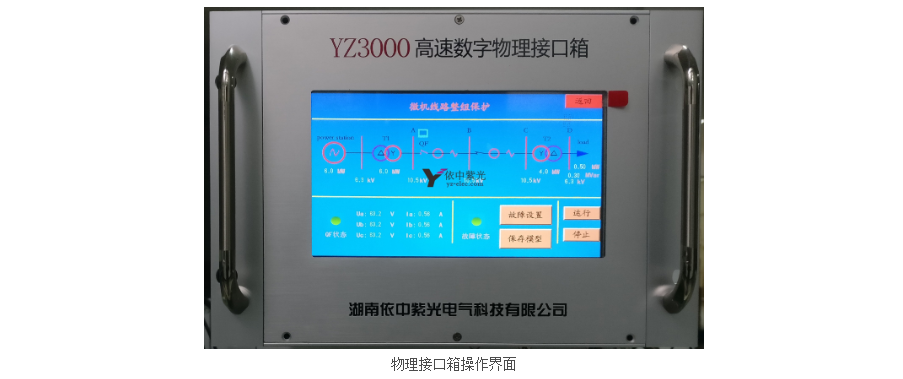

       7、高速数字物理接口箱：
       多台高速数字物理接口箱可联网构成二次信号源网络，在上位PC机设计组态和电力系统分析计算软件完成各个电压等级的一次输配电网络的真实组态；输入一次设备的真实参数，即可完成系统的潮流计算和针对系统中任意点发生任意故障的短路计算；输入各测控点真实电流互感器和电压互感器的变比，即可得到该测控点真实的二次电流、电压值；系统中装设测控点，可以同步向该测控点的微机保护硬件平台发送该点真实二次电流、电压模拟信号，以检验各保护的动作情况。由组态软件组态的一次主接线直观、真实，输入真实的设备参数，可以在系统中任意点设置故障类型，很方便的进行潮流计算和短路计算，由微机保护测试仪同步发出各测控点的二次电流、电压信号。

       8、功率放大装置：
       6路电流放大回路，4路电压放大回路。与将物理接口箱输出的波形信号进行功率放大，模拟正常运行或者故障情况下的二次电流、电压信号。
       9、电力故障录波及分析装置：
       通过电力故障录波及分析装置可以将整个实验过程全部进行录波，学生做完实验后可以将整个实验过程进行回放，便于老师进行教学和实验过程分析，能够使学生更好的掌握所学知识点。
              1）、12路模拟量同步采集。
              2）、通道采样频率200KHz、100kHz、50kHz可选。
              3）、12路开关量测量通道。
              4）、开关量事件分辨率：0.1ms。
              5）、3路开关量输出通道，开出量最大开断能力AC220V/1A。
              6）、仪器自带512M内存。
              7）、AD转换精度：16位。
              8）、电流、电压波形采样精度为0.1%。
              9）、具有100/1000Mbps网口，具备数据远传功能。
       10、继电器特性测试系统（选配）： 功能完全参照工业现场继电保护测试软件，可以测试继电器特性、校验继电器/装置等。
       11、智能变电站仿真软件（选配）：用于仿真电力网、变电站模型，可以自由组态各种模型，进行潮流计算，短路计算等，控制微机继电保护测试仪输出信号，模拟系统正常运行和故障情况。
       12、电力系统潮流仿真计算软件（选配）：是研究电力系统稳态运行情况的一款基本电气计算软件，根据给定的运行条件和网络结构计算整个系统的运行状态，如各母线电压、幅值及相角，网络中的功率分布以及功率损耗等。
       13、电力系统短路仿真计算软件（选配）：根据网络结构及系统运行条件，任意点设置故障，通过复杂的算法运算，其计算结果是设备选择、继电保护定值整定的依据。
拓展：
       1、实验内容可根据实际教学需要选取合适的实验功能，并且支持自主设计验证性实验、研究性实验等。
       2、将多套设备灵活组态连接，构成大型输电系统、变电站和配电网络，满足综合实验、变电站综合自动化仿真、电力网仿真等需求。
       3、各装置接口独立，支持第三方测试设备扩展。
       4、系统通信协议开放，可作为毕业设计、项目开发、科研的平台。
实验项目：
   继电保护课程实验
          继电保护课程实验概述
          电流继电器特性实验
          电压继电器特性实验
          功率方向继电器特性实验
          阻抗继电器特性实验
          差动继电器特性实验
          常规电流速断保护和电流电压联锁速断保护实验
          常规电流保护与三相一次重合闸综合实验
   微机保护课程实验
           微机保护课程实验概述
           数字式电流继电器特性实验
           数字式电压继电器特性实验
           数字式功率方向继电器特性实验
           数字式差动继电器特性实验
           数字式阻抗继电器特性实验
           数字式反时限电流继电器特性实验
           10kV线路保护实验
           110kV线路保护实验
           零序电流保护综合实验
           三相一次重合闸及后加速保护实验
           35KV微机线路保护实验
           变压器综合保护实验
           电动机保护实验
           电容器保护实验
           发电机保护实验
   二次回路实验
           具有事故灯光控制的断路器控制回路实验
           具有防跳功能的断路器控制回路实验
           闪光继电器构成的中央信号实验
           冲击继电器构成的中央音响信号实验
   变电站综合自动化实验（选配）
           变电站组态
          变电站正常运行状态模拟
          变电站故障情况模拟
          变电站综合保护实验
   电力系统分析实验（选配）
          电力系统潮流分析和线损分析实验
          电力系统故障分析实验
