分布式新能源发电及微电网

系统概述

     本系统支持并网和孤网两种运行模式。在并网工作模式下，与中、低压配电网并网运行，互为支撑，实现能量的双向交换。在外部电网故障情况下，可转为孤网运行模式，继续为微网内重要负荷供电，提高重要负荷的供电可靠性。通过采取先进的控制策略和控制手段，可保证微网高电能质量供电，也可以实现两种运行模式的无缝切换。

系统功能与特点

智能微电网微电网建设主要针对新能源专业的老师/学生而开发的微电网科研/教学设备。系统的核心在于中央控制与能量调配，本系统采用集中管理的方式对一次侧接入进行电能调度分配；

1、可实现实际光伏、模拟光伏，实际风电、模拟风电、蓄电池、超级电容、柴油机、模拟负载、燃料电池、充电桩等多种一次侧设备的互联，各个设备都单独可控，通过 IEC61850规约，实现四遥数据的控制。

2、系统中既包含交流母线，又具备直流母线，两种母线混合在一起，可提供更多的研究实验和更灵活的能量管理策略。

3、可实现智能并离网（并网与孤岛状态）切换，既可以并网运行，也可以孤网运行，实现无缝切换，且多种运行模式相互自动或手动方式切换。各子系统可以独立完成相关的实验。

4、集成并/离网切换、黑启动、功率平滑、时移、故障诊断、离网功率平衡控制、有功/无功功率控制、电压/频率响应特性控制、保护等功能。

5、实现微电网整体系统数据监控、数据采集、设备管理、功率控制、电能质量监测、能效评估、用电计划设定，经济性分析等。

6、将接入微电网的负荷进行分级管理实时监测、显示、记录微网系统的工作状态，具有本地监控和远程监控两种控制方式

7、配置分级保护和计量装置，在微电网内部故障、外部故障情况下，均保证其准确、快速动作，使系统安全运行。

8、针对高校学生，充分考虑了学生的具体知识结构与层次，使得学生可以充分理解微电网的特点与结构；学生可以在本系统中进行系统的设计、安装、软件控制等多个专业的知识进行实训。

9、针对做科研的老师，开放部分一次侧设备的软硬件资料，包括板级硬件图纸以及软件驱动源代码、算法源代码等，开放上位机软件的源代码程序。提供整体的系统的基础开发平台，方便用户二次开放，提供详细而丰富的培训课程，使用户可快速入门并掌握整体系统，大大提高科研实验的效率。10）设备应用底层驱动与应用层分离，底层硬件驱动，各类数据库、通讯协议解析进行封装，与系统数据监控、设备管理等功能应用进行分离，保证用户在此平台上进行后台控制策略软件的二次开发。

系统主要部件技术说明及特点

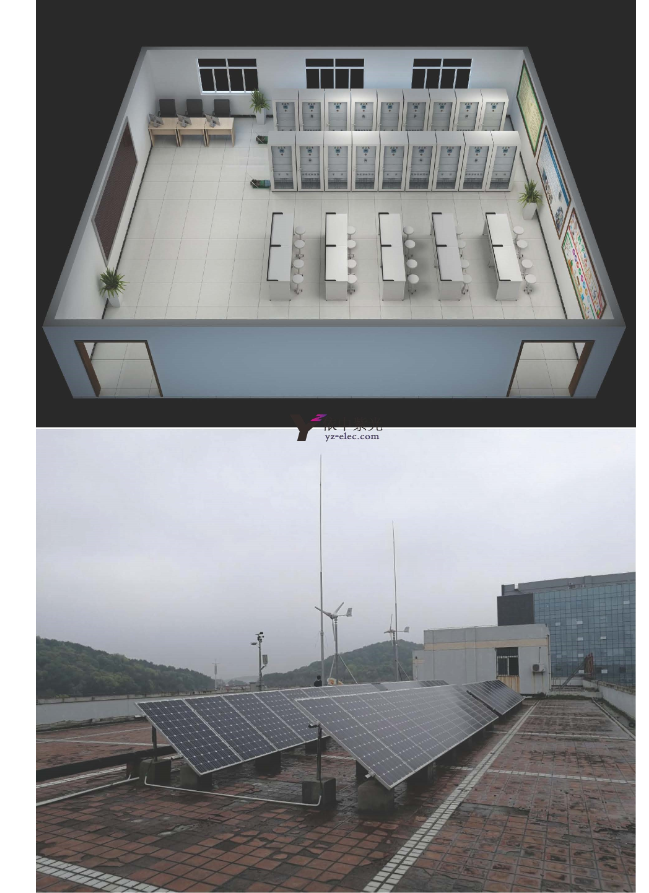

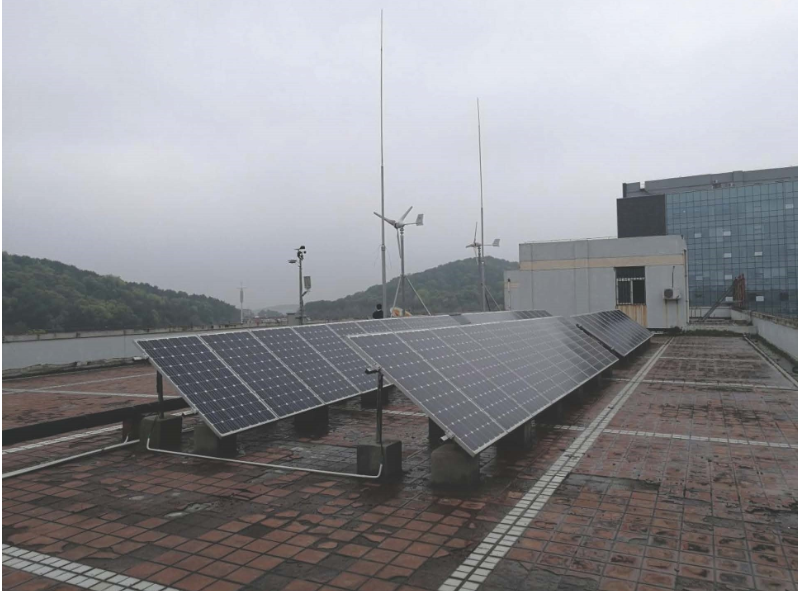

     1 光伏发电系统（开放式）

     2  模拟风力发电系统—直驱式&双馈式风力发电系统（开放式）

     3 实际风力发电系统

     4 风电并/离网故障特性模拟系统

     5 储能DC-AC双向变流器（PCS）

     6磷酸铁锂电池储能系统

     7超级电容系统

     8储能并网故障特性模拟系统

     9双向 DC-DC变换器（开放式）

     10可编程 RLC负载

     11交流充电桩系统

     12微电网主控柜（开放式）微电网中央控制器

微电网能源与管理系统

      1 系统特点

      2 SCADA平台

      3 实时数据库

      4 微电网运行策略

 微电网配电系统

    1 直/交流微源接入组合柜

    2 并网接入柜

    3 电网模拟器

    4分布式电源潮流仿真及配网保护影响分析系统
